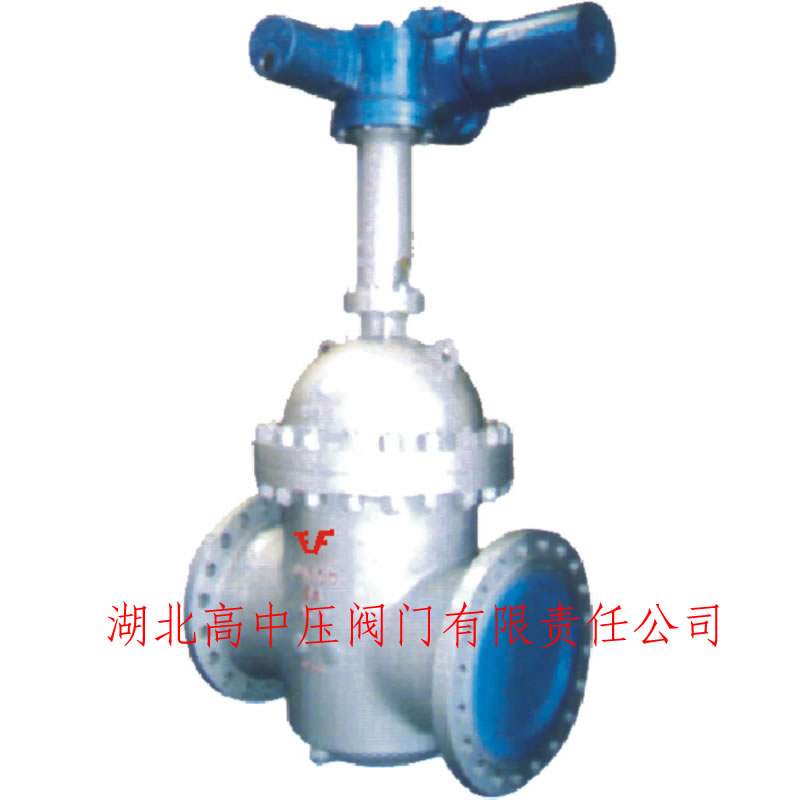

产品名称:防爆电动装置无导流平板闸阀
型号:Z9B43Y

主要性能规范
压力等级
常温下压力试验(MPa)
适用温度(℃)
适用介质
壳体
左密封
右密封
低压密
“G”型
“D”型
普通型
“KZ”型
“Z”型
公称压力(MPa)
1.0
1.5
1.1
1.1
0.6
-29~250
-45~121
-29~121
含H2S和CO2>500Mg/m3的介质
石油、天然气、水等
1.6
2.4
1.76
1.76
0.6
2.5
3.75
2.75
2.75
0.6
4.0
6.0
4.4
4.4
0.6
6.4
9.6
7.04
7.04
0.6
10.0
15.0
11.0
11.0
0.6
16.0
24.0
17.6
17.6
0.6
磅级 Lb
150
2.93
2.07
2.07
0.6
300
5.52
5.52
5.52
0.6
400
10.0
7.31
7.31
0.6
600
15.0
11.03
11.03
0.6
900
22.4
16.54
16.54
0.6

用途      该平板闸阀广泛适用于水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置,特别适用于石化、油、气、长输管线等领域。

产品特点
    b30;该系列阀门具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点;
    b30;此平板闸阀为无导流孔单阀板双座密封结构的平板闸阀。
    b30;阀座密封圈是采用PTEF具有金属和PTFE的双重密封和施加预紧力的浮动阀座结构(通过弹簧的弹力自动调节),使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
    b30;阀座采用密封面上镶嵌PTFE,此材料耐高温可达300℃耐介质腐蚀性高于其它橡胶抗辐射性及高空性能优良。具有PTFE对金属和金属对金属的双重密封(详见原理说明), PTFE密封面同时清除闸板脏物的作用。
    b30;闸板采用优质碳素钢经锻造加工而成,材料的至密性好,结构紧密、且表面镀Ni合金厚度≥0.25mm表面硬度不低于HV600(HRC55),耐磨、耐高压、安全性能好、使用寿命长。
    b30;此平板闸阀,在阀体的外部设有注油脂结构,油脂通过注脂器、阀座进入阀门密封面,使阀门达到零泄漏。此润滑脂具有良好的抗水性,使用温度适用于≤180℃。
    b30;由于阀杆与闸板的公差设计合理,无论是全开或是全关不会发生闸板移动,闸板始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。
    b30;阀门在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。阀体上设有排污口,可定期打开排污口清理积渣。
    b30;阀门采用带自密封能力的V型填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封油脂注入结构,密封性能绝对可靠,真正达到零泄漏;解决了通用阀门填料处最容易外漏的弊病。同时可在线带压更换。
    b30;由于阀座上设计有泄荷孔。阀门关闭时能自动卸掉内腔高压,保证使用安全。
    b30;全封闭结构,防护性能好,可适应全气候要求。
    b30;配带与阀体材质相同的法兰、垫片、螺栓、螺母、垫圈等标准件。
    b30;选用防爆电动执行机构。此电动执行机构有自动报警功能,并能实现一系列的远程显示。
